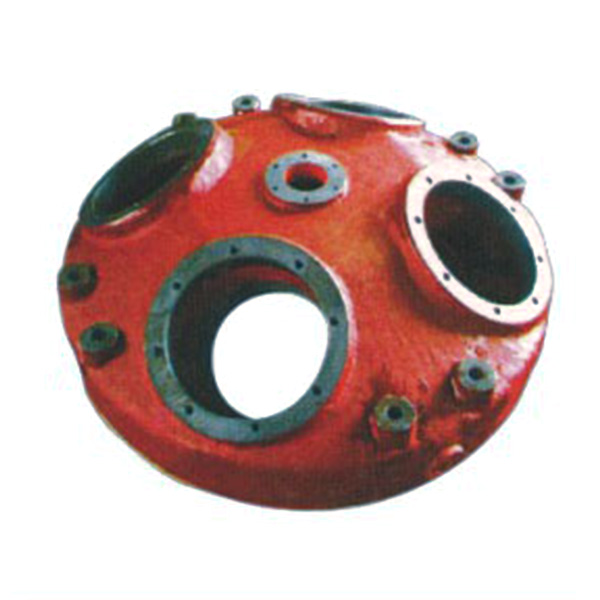

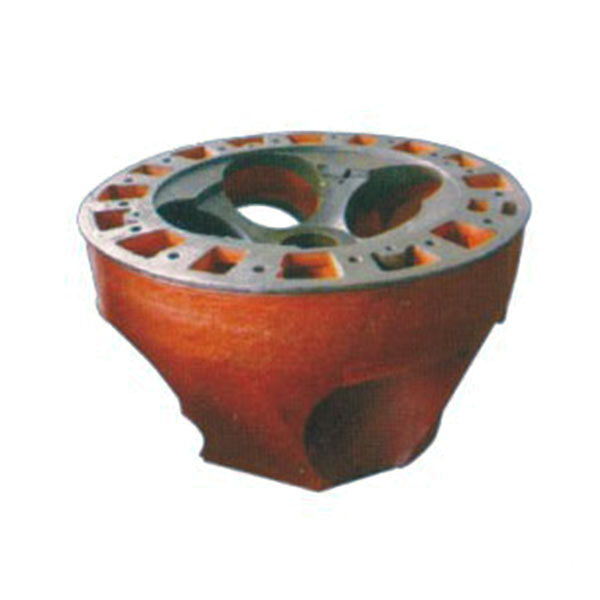

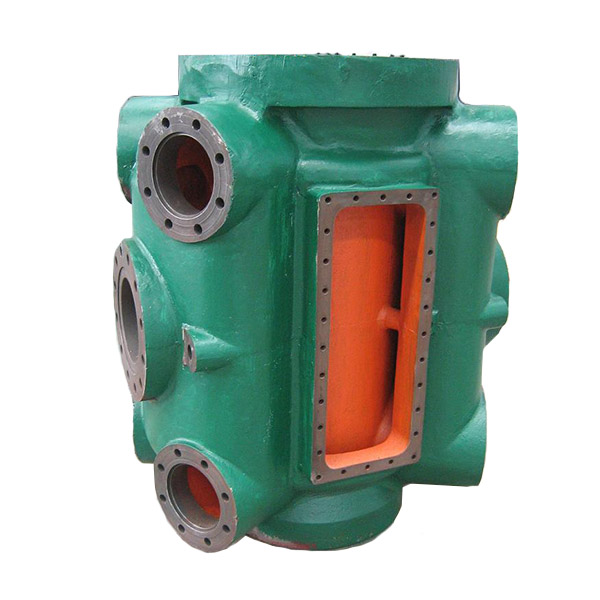

Цилиндр Поршневого Компрессора
В больших цилиндрах низкого давления эти детали изготавливаются из чугуна и снимаются с основной рамы.
Они также соединены с рамой через промежуточный элемент, известный как дистанционная часть.
В небольших компрессорах высокого давления цилиндры, изготовленные из стали, крепятся непосредственно к основному корпусу компрессора.
Цилиндры служат опорой для пластин нагнетательного клапана и всасывания и иногда оснащены сменными гильзами или втулками, которые придают изнашиваемой части цилиндра обновляемую поверхность.
Гильзы не соскальзывают с поверхности. Таким образом, в случае износа или повреждения цилиндра его можно легко заменить, а не покупать новую систему, которая стоит дороже.
Функция цилиндров в поршневых компрессорах — охлаждать температуру машины во время цикла сжатия, при котором, как правило, выделяется тепло.
Это возможно благодаря использованию водяной рубашки или ребер в цилиндре, которые подают охлаждающий воздух.
Как правило, большинство цилиндров, используемых в технологических отраслях, оснащены сменными гильзами. Назначение гильзы - обеспечить восстанавливаемую поверхность изнашиваемой части цилиндра. Это позволяет сократить расходы на замену всего цилиндра после износа отверстия или задиров металла.
В компрессорах большой производительности цилиндры оснащаются сменными линейными гильзами. В компрессорах меньшей производительности, особенно в одноступенчатых моделях, сменная гильза неэкономична и может быть недоступна.
Цилиндры оснащены системой охлаждения для снижения повышения температуры во время цикла сжатия. Обычно это делается с помощью водяной рубашки, если водяная рубашка в цилиндре невозможна, то в цилиндре предусмотрены ребра для воздушного охлаждения. Последний метод применяется только в небольших машинах или машинах специального назначения.
Наиболее распространенным материалом для изготовления цилиндров является чугун для больших цилиндров низкого давления и сталь для малых цилиндров высокого давления. В некоторых случаях вместо чугуна может использоваться нодулярный или ковкий чугун. Для работы с углеводородами наиболее желательна сталь, хотя она не всегда доступна.
Для контроля производительности в цилиндрах предусмотрены зазоры. В случае многоступенчатых компрессоров зазорный карман используется в цилиндре первой ступени.
