Направляющее кольцо поршня, также известное как просто направляющее кольцо или направляющее кольцо поршня, - это компонент, используемый в поршневых компрессорах для направления поршня в цилиндре и поддержания центровки во время работы.

Поршневые кольца являются важнейшей частью работы поршневых компрессоров, поскольку они создают уплотнение между поршнем и стенкой цилиндра, предотвращая утечку газа и обеспечивая оптимальную эффективность сжатия. Поршневые кольца устанавливаются в канавки поршня по внешнему диаметру компрессионного поршня.

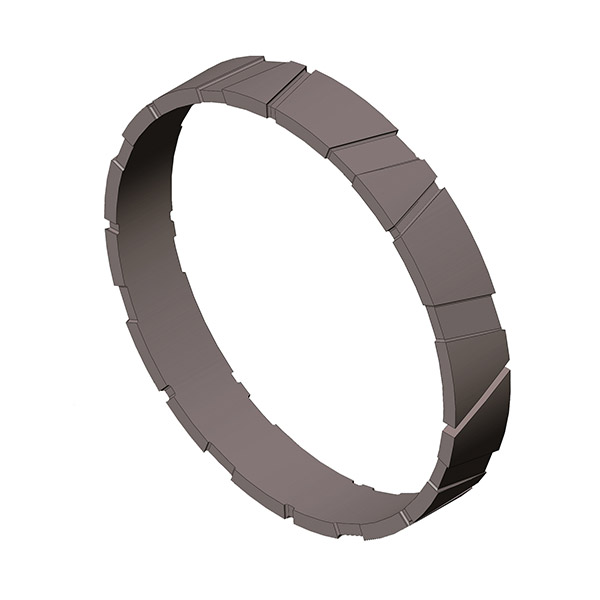

Piston Guide Ring

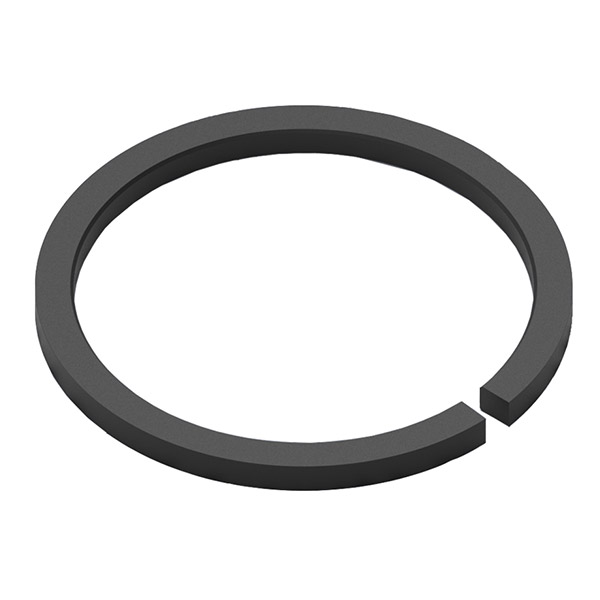

Piston Guide Ring

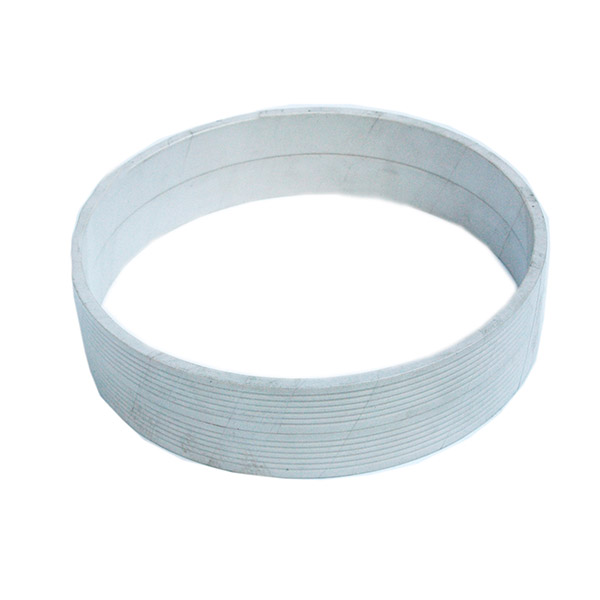

Piston Guide Ring

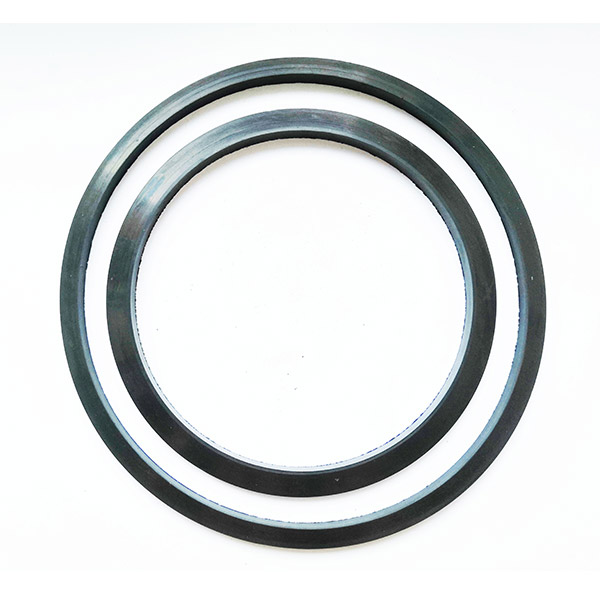

Piston Guide Ring

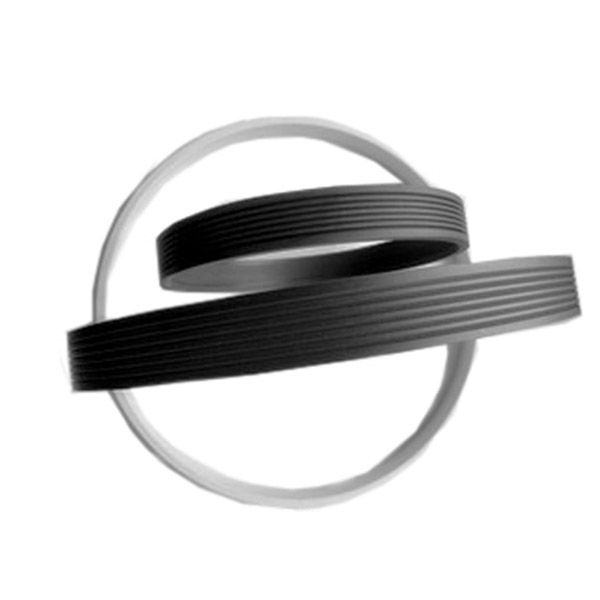

Piston Guide Ring

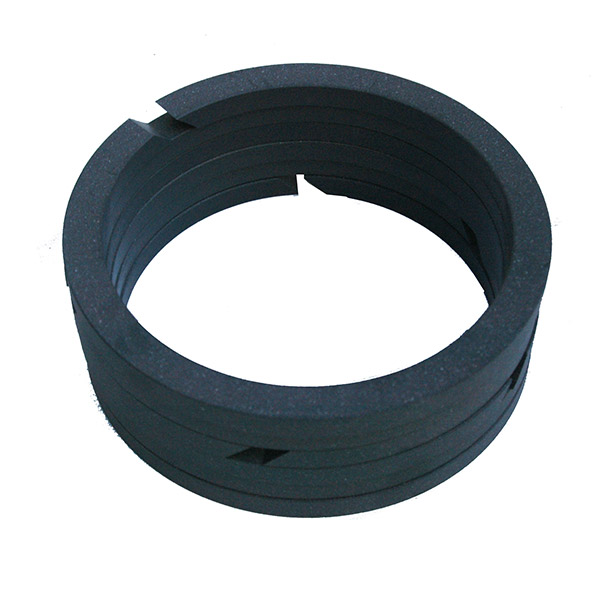

Piston Guide Ring

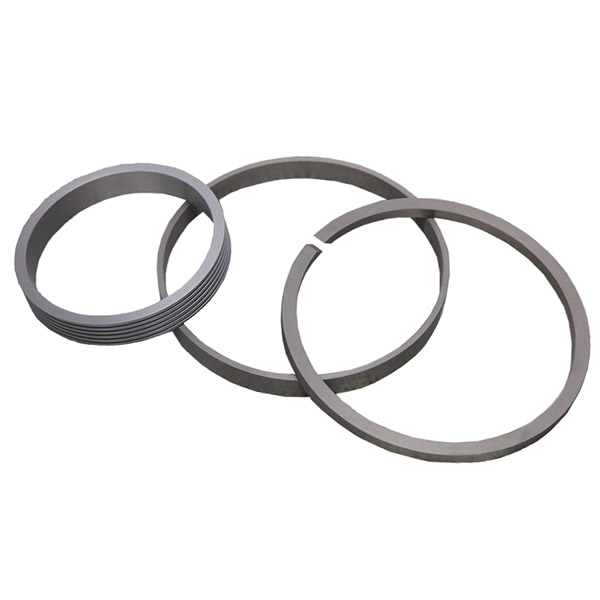

Piston Guide Ring

Направляющее кольцо поршня компрессора

ОписаниеФункции
Особенности конструкции: разнообразные конструктивные решения, подходящие для поршней, расположенных горизонтально, вертикально и под любым углом; для цилиндров, смазываемых маслом или не смазываемых маслом, предусмотрены различные конструкции для достижения наилучшего срока службы; различные материалы для различных условий работы для достижения наилучшей эффективности уплотнения; опорное кольцо разработано в соответствии со стандартом API618 для обеспечения его несущего и направляющего действия на поршень и предотвращения прямого контакта между поршнем и гильзой цилиндра.
Направляющая: Основная функция направляющего кольца поршня — направлять поршень при его движении вверх и вниз в цилиндре. Оно помогает обеспечить правильную ориентацию поршня, минимизируя трение о стенки цилиндра и уменьшая износ.

Уменьшение трения: Обеспечивая гладкую поверхность, по которой может скользить поршень, направляющее кольцо уменьшает трение между поршнем и стенкой цилиндра. Это помогает повысить эффективность работы компрессора за счет снижения потерь энергии из-за трения.

Уплотнение: В некоторых конструкциях направляющие кольца поршня также способствуют уплотнению зазора между поршнем и стенкой цилиндра. Это помогает минимизировать утечку газа в процессе сжатия, повышая общую эффективность сжатия.

Износостойкость: Направляющие кольца обычно изготавливаются из материалов, устойчивых к износу и коррозии, таких как бронза или другие самосмазывающиеся сплавы. Это гарантирует, что направляющие кольца сохранят свою целостность и эффективность на протяжении всего срока службы компрессора.

В целом, направляющие кольца играют важную роль в обеспечении бесперебойной и эффективной работы поршневых компрессоров, направляя поршень, снижая трение и способствуя уплотнению газа. Правильный выбор и обслуживание направляющих колец важны для оптимизации производительности и надежности компрессора.


Часть структуры поршневого кольца DONGYI

PTFE (наполненный политетрафторэтилен)

Hy501 выдерживает сильную нагрузку, обладает хорошей износостойкостью, подходит для работы в условиях низкого давления (<40 бар) с маслом

HY546 обладает высокой твердостью и низким коэффициентом трения, подходит для работы в условиях среднего давления (40-100бар) с маслом

HY520 обладает хорошей теплопроводностью и часто используется в высокотемпературных и высокоскоростных безмасляных воздушных компрессорах и кислородных компрессорах

HY521 не содержит масла, подходит для сухих/влажных газовых сред, износостойкий

HY524 подходит для очень сухого газа, часто используется в безмасляных азотных компрессорах

HY526 подходит для безмасляных условий работы, легкий сухой газ, высокая износостойкость, высокая термостойкость

HY607 подходит для безмасляных кислородных компрессоров

PPS (полифениленсульфид)

HY607 подходит для безмасляного кислородного компрессора PEEK (полиэфирный эфир кетона)

HY607 подходит для безмасляных кислородных компрессоров, одинарный кольцевой вырез с канавкой для сброса давления, полное кольцо

Фенольная смола

HY547 подходит для безмасляных, хромированных компрессоров, компрессоров высокого давления (до 0 бар и более) и других жестких условий эксплуатации
