Ламеллярный Клапан, Ридный Клапан Для Компрессора

Пластинчатый клапан, также известный как pидный клапан, — это тип клапана, который обычно используется в компрессорах, особенно в небольших поршневых компрессорах, двухтактных двигателях и различных пневматических устройствах. Термин «пластинчатый» относится к его структуре, которая состоит из тонких, гибких пластин или язычков, которые выполняют функцию элементов клапана.

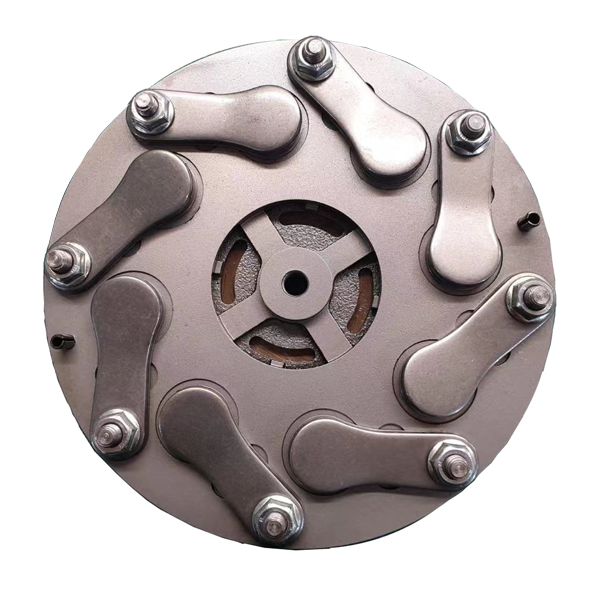

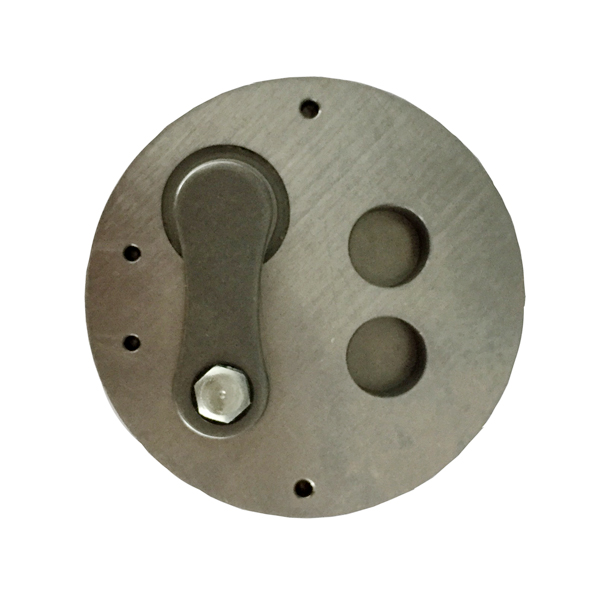

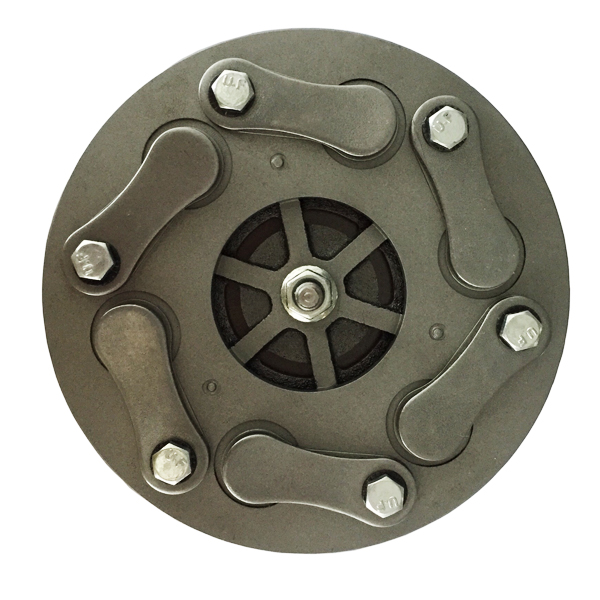

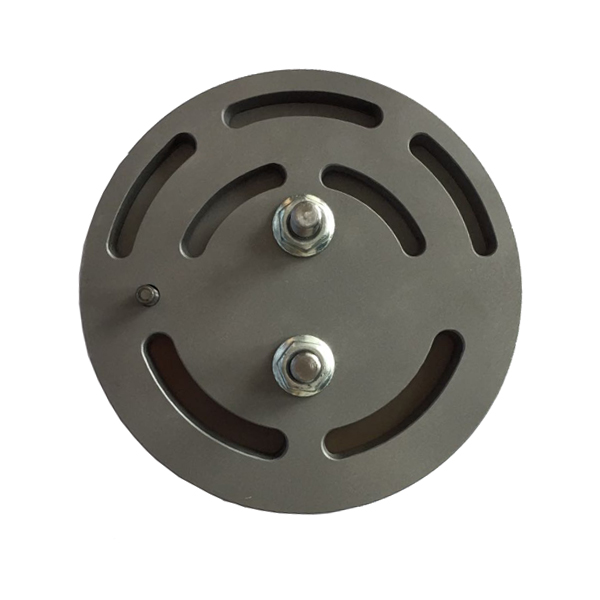

Ламеллярный Клапан / Ридный Клапан Для Компрессора

ОписаниеФункции

Пластинчатый клапан имеет запорную пластину, состоящую из эластичных язычков со свободными концами, язычки соединены на противоположных концах поперечной перемычкой. Противоположные концы перемычки удерживаются направляющими полосами, зажатыми на седле клапана в точках, отстоящих от поперечной перемычки.

Ридный клапаны — это простые, недорогие и эффективные устройства, используемые в коммерческих холодильных системах. Пластинчатые клапаны похожи на язычки в губной гармошке или концертино. Они состоят из тонкой металлической полосы, используемой в качестве заслонки для закрытия отверстия, которое управляет потоком входящего и выходящего газа в компрессоре.

Функция впускного клапана:

Во время такта впуска компрессора или двигателя давление внутри цилиндра падает ниже давления снаружи, заставляя язычки изгибаться и пропускать газ или воздух в цилиндр.

Функция выпускного клапана:

Во время такта сжатия давление внутри цилиндра повышается, заставляя язычки закрываться у седла клапана и предотвращать обратный поток, направляя сжатый газ или воздух в выпускное отверстие.

Конструкция и строение пластинчатого клапана

Язычки (ламели):

Основными компонентами пластинчатого клапана являются тонкие гибкие язычки, изготовленные из металла (обычно из нержавеющей стали или пружинной стали) или композитных материалов. Эти язычки действуют как подвижные элементы, которые открываются и закрываются для управления потоком жидкости.

Седло клапана:

Седло клапана — это поверхность, к которой язычки прижимаются при закрытии. Седло обычно имеет несколько отверстий или портов, которые язычки закрывают для предотвращения обратного потока.

Фиксатор:

Фиксатор удерживает язычки на месте и обеспечивает их выравнивание и возможность изгибаться соответствующим образом. Обычно он состоит из жесткой рамы, которая поддерживает язычки, позволяя им двигаться.

Преимущества пластинчатых клапанов

Простота и надежность:

Пластинчатые клапаны имеют простую конструкцию с небольшим количеством подвижных частей, что делает их очень надежными и менее подверженными механическим поломкам по сравнению с более сложными конструкциями клапанов.

Низкая инерция:

Тонкие, легкие язычки имеют низкую инерцию, что позволяет им быстро реагировать на изменения давления, что особенно выгодно в высокоскоростных приложениях.

Саморегулирующиеся:

Гибкость язычков позволяет им соответствовать седлу клапана, обеспечивая хорошее уплотнение без необходимости точных допусков на обработку.

Экономически эффективные:

Благодаря простой конструкции и простоте изготовления пластинчатые клапаны, как правило, экономичны и эффективны в производстве.

Подводя итог, можно сказать, что пластинчатый клапан — это простой и надежный тип клапана, используемый в различных приложениях, особенно там, где требуется быстрая реакция на изменения давления. Его конструкция, включающая гибкие язычки, которые открываются и закрываются в зависимости от перепада давления, обеспечивает преимущества с точки зрения простоты, низкой инерции, саморегулирующегося уплотнения и экономической эффективности. Правильное обслуживание и регулярный осмотр имеют важное значение для обеспечения долговечности и эффективной работы пластинчатых клапанов.
