Концентрические клапаны одновременно выполняют функцию всасывания и нагнетания, вытекающую из комбинации различных типов клапанов одностороннего действия.
Сторона всасывания может быть снабжена плунжером для установки привода для разгрузки компрессора.
Они могут быть разных размеров с внешним диаметром 390 мм и оснащаются воздушными или технологическими газовыми компрессорами.

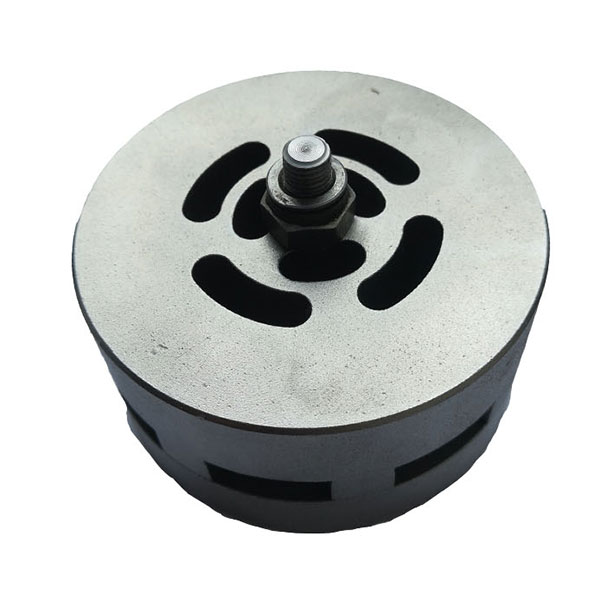

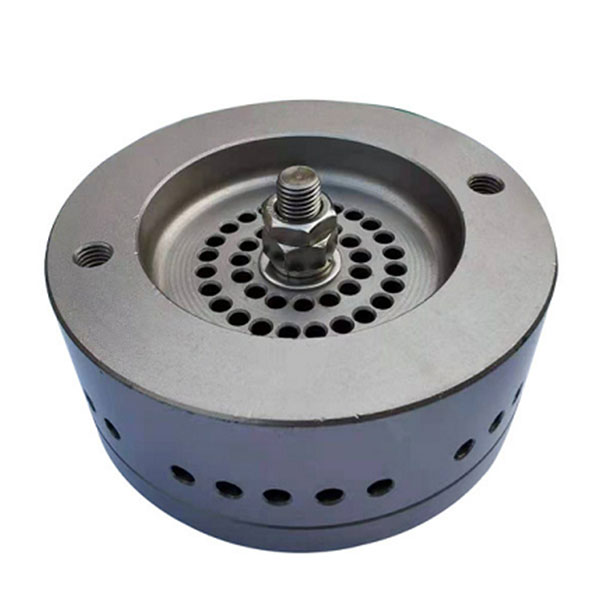

Клапаны Концентрические Для Компрессора
Концентрические клапаны используются для масляных и безмасляных компрессоров
Малый объем зазора, чтобы достичь наилучшего выходного объема
Низкое сопротивление потоку
Компактная, компактная конструкция
В концентрическом клапане всасывающая и выпускная части интегрированы в один корпус клапана. Это позволяет компрессору иметь очень компактную конструкцию. Чтобы получить идеальную структуру клапана/головки цилиндра, концентрический клапан может быть специально настроен в соответствии с требованиями заказчика.
Концентрические клапаны управляют потоком газов или жидкостей через компрессор. Когда давление на стороне впуска превышает давление на стороне выпуска, кольца или диски поднимаются со своих седел, обеспечивая поток. Когда перепад давления падает, пружины закрывают кольца или диски, останавливая поток.
Уплотнение:
Конструкция обеспечивает надежное уплотнение для предотвращения обратного потока газа или жидкости, что имеет решающее значение для поддержания эффективности и производительности компрессора.
Управление давлением:
Управляя открытием и закрытием на основе перепадов давления, концентрические клапаны помогают управлять и стабилизировать давление в системе компрессора.
- Быстрая доступность и низкий запас на заводе с несколькими компрессорами с разными скоростями
- Предварительно определяется конфигурацией цилиндра и составом газа
- Клапаны доступны с металлическими и неметаллическими пластинами
- Простота сборки и разборки
- Наименьшие возможные скорости утечки благодаря фирменной обработке поверхности
- Непревзойденный срок службы клапана/пружинной пластины благодаря тщательному выбору материала и специальной термической обработке
| Скорость компрессора | макс. 1500 об/мин |
| Перепад давления | макс. 250 бар / 3626 фунтов на кв. дюйм |
| Диапазон температур | от –40 до +250 °C / от –40 до +482 °F |
| Размеры диаметра | мин. 60 мм / 2,36 дюйма, макс. 250 мм / 9,84 дюйма |

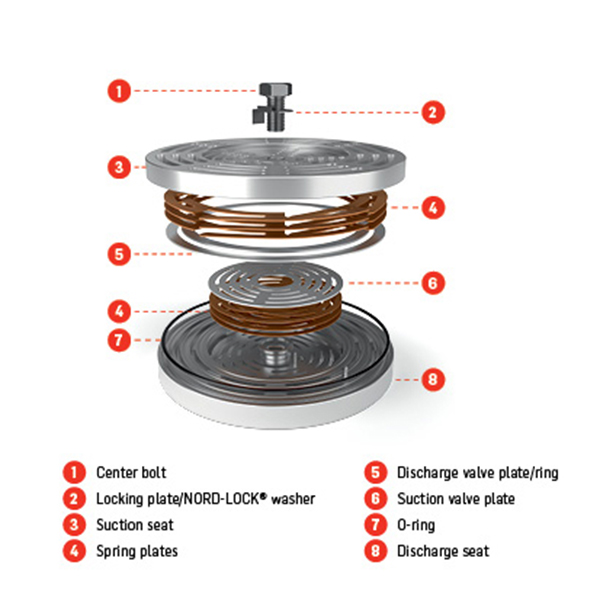

Конструкция и структура
Концентрические кольца/диски:
Клапан состоит из ряда концентрических колец или дисков, расположенных слоями. Эти кольца или диски открываются и закрываются, чтобы пропускать или ограничивать поток. Концентрическое расположение означает, что пути для газа или жидкости равномерно распределены вокруг центра клапана.
Седло клапана:
Седло клапана — это поверхность, к которой концентрические кольца или диски прижимаются при закрытии. Точная обработка седла обеспечивает герметичное уплотнение для предотвращения утечки.
Пружины:
Пружины часто используются для возврата колец или дисков в закрытое положение при уменьшении перепада давления. Эти пружины обеспечивают быстрое закрытие клапана и поддерживают надлежащее уплотнение.
Фиксатор:
Фиксатор удерживает концентрические кольца или диски на месте, гарантируя, что они остаются выровненными и правильно функционируют во время работы.
Преимущества концентрических клапанов
Высокая пропускная способность:
Множественные пути, обеспечиваемые концентрическими кольцами или дисками, обеспечивают более высокие скорости потока по сравнению с однопутевыми клапанами. Это делает их подходящими для высокопроизводительных применений.
Эффективность:
Равномерное распределение потока вокруг центра клапана снижает турбулентность и падение давления, повышая общую эффективность компрессора.
Долговечность:
Концентрические клапаны рассчитаны на высокие давления и температуры, что делает их прочными и долговечными. Множественные уплотнительные поверхности также равномерно распределяют износ, продлевая срок службы клапана.
Простота обслуживания:
Модульная конструкция концентрических клапанов часто упрощает их разборку, осмотр и обслуживание по сравнению с другими типами клапанов. Это может сократить время простоя и расходы на обслуживание.
Подводя итог, можно сказать, что концентрический клапан — это сложный и эффективный тип клапана, используемый в основном в поршневых компрессорах и различных промышленных применениях. Его концентрическая кольцевая или дисковая конструкция обеспечивает высокую пропускную способность, эффективность, долговечность и простоту обслуживания, что делает его ценным компонентом в системах, требующих надежного управления потоком и давлением.
