Всасывающие клапаны используются в поршневых компрессорах. Они могут регулировать поток газа, контролировать направление потока или и то, и другое.
Всасывающие регулирующие клапаны (SCV) - это редукционные регуляторы, которые регулируют давление на входе в газовый компрессор. Они создают и удерживают заданное значение давления на входе. Оператор может регулировать заданное значение, затягивая или ослабляя регулировочный болт в верхней части. Клапаны SCV также облегчают запуск газового компрессора.
Клапаны играют важнейшую роль в работе воздушных компрессоров. Они регулируют поток воздуха, контролируют давление или защищают от избыточного давления. Это помогает поддерживать оптимальный режим работы и защищает оборудование и персонал.

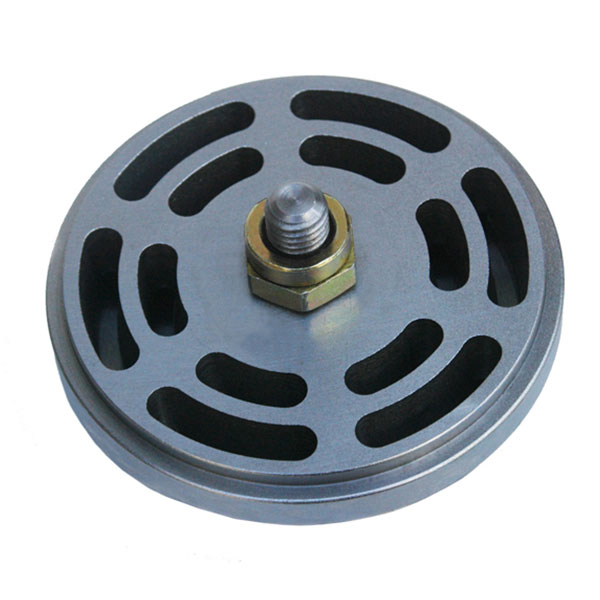

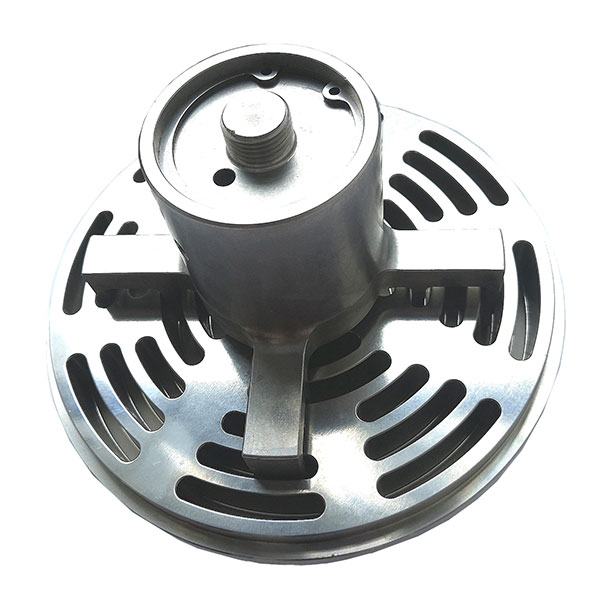

Всасывающий Клапан Компрессора
Он открывается, когда давление в цилиндре падает ниже атмосферного, позволяя воздуху поступать в цилиндр.
Как только давление в цилиндре достигает определенного уровня, всасывающий клапан закрывается, чтобы предотвратить выход воздуха обратно во впускной коллектор.
Управление впуском газа:
Основная функция всасывающего клапана — управление потоком газа, поступающего в цилиндр компрессора. Он открывается, позволяя газу поступать в цилиндр во время хода поршня на всасывание, и закрывается во время хода на сжатие, чтобы предотвратить обратный поток.
Поддерживать эффективность сжатия:
Обеспечивая поступление газа в цилиндр только во время соответствующей фазы цикла поршня, всасывающий клапан помогает поддерживать эффективность процесса сжатия. Он обеспечивает сжатие максимального количества газа в течение каждого цикла.
Предотвращение обратного потока:
Всасывающий клапан предотвращает обратный поток газа из цилиндра во впускной коллектор во время фаз сжатия и выпуска. Это необходимо для поддержания целостности процесса сжатия.
Элемент клапана: Подвижная часть (например, маковка, пластина или язычок), которая открывается и закрывается для управления всасыванием газа.
Пружина: Во многих конструкциях пружина помогает вернуть элемент клапана в закрытое положение при уменьшении перепада давления.
Фиксатор: Удерживает компоненты клапана на месте и обеспечивает правильное выравнивание и работу.
Типы всасывающих клапанов компрессоров
Конусные клапаны:
Эти клапаны имеют маковку (подвижную часть), которая прилегает к седлу клапана. Когда поршень движется вниз, создавая вакуум, маковка приподнимается над седлом, позволяя газу поступать в цилиндр. Когда поршень движется вверх, маковка закрывается, герметизируя впуск.
Пластинчатые клапаны:
Пластинчатые клапаны состоят из плоских пластин, которые открываются и закрываются, прижимаясь к седлу. Пластины поднимаются, чтобы впустить газ в цилиндр во время всасывания, и закрываются, чтобы загерметизировать впуск во время сжатия.
Кольцевые клапаны:
В этих клапанах используются концентрические кольца, которые поднимаются со своих седел, чтобы обеспечить поступление газа в цилиндр. Они долговечны и часто используются в тяжелых условиях эксплуатации.
Герконовые клапаны:
Герконовые клапаны имеют гибкие металлические язычки, которые открываются, чтобы впустить газ в цилиндр, когда поршень создает вакуум, и закрываются, когда давление возрастает. Из-за своей простоты они часто используются в небольших компрессорах.
Рабочий цикл
Ход всасывания:
Во время такта всасывания поршень движется вниз, создавая в цилиндре вакуум. Разница давлений заставляет всасывающий клапан открыться, позволяя газу поступать в цилиндр.
Ход сжатия:
Когда поршень движется вверх во время такта сжатия, всасывающий клапан закрывается, чтобы загерметизировать впуск. Газ сжимается до тех пор, пока не откроется выпускной клапан.
Ход нагнетания:
Когда газ сжат, выпускной клапан открывается, чтобы позволить сжатому газу выйти из цилиндра. Всасывающий клапан остается закрытым, чтобы предотвратить обратный поток.
В общем, всасывающий клапан компрессора - это жизненно важный компонент, который контролирует поступление газа в камеру сжатия, обеспечивая эффективность, надежность и производительность. Понимание его функций, типов и требований к обслуживанию необходимо для правильной работы и поддержания поршневых компрессоров в рабочем состоянии.
