Маятниковый клапан компрессора - это тип клапана, используемый в поршневых компрессорах для управления потоком газа, поступающего в камеру сжатия и выходящего из нее. Эти клапаны необходимы для эффективной работы компрессора, поскольку они обеспечивают правильное время и направление потока газа во время цикла сжатия.
Тарельчатый Клапан Компрессора
Compressor Poppet Valve
Compressor Poppet Valve

Точечный клапан компрессора

ОписаниеТехнические деталиОсобенности
Маточный клапан компрессора — это разумный выбор для снижения эксплуатационных расходов. Он отлично работает как в сложных условиях эксплуатации с газами, содержащими масло и частицы, так и с чистыми газами, такими как кислород. Оптимизированная площадь потока приводит к снижению перепада давления и повышению эффективности. Кроме того, конструкция обеспечивает простоту обслуживания и предлагает следующие значительные преимущества:

Техническое обслуживание

  • Обслуживание клапана без специальных инструментов, восстановление может быть выполнено на месте.
  • Для обслуживания клапана не требуются специально обученные люди
  • Перепрофилирование седла клапана не требуется благодаря сменной пластине седла
Производительность
  • Выдающиеся рабочие характеристики при работе с загрязненными газами, меньшее заедание масла
  • Нечувствительность к различным тепловым расширениям и влажности газа
  • Меньше засорения по сравнению с пластинчатыми клапанами для грязных или влажных газов
  • Улучшенная аэродинамическая траектория потока приводит к снижению перепада давления и повышению эффективности
Безопасность
  • Снижение уровня шума и вибраций
  • Менее чувствительны к переменным условиям эксплуатации
  • Минимальный риск вторичного повреждения деталей компрессора в случае поломки
  • Металлические пружины защищены от потока газа неметаллическим корпусом маковки

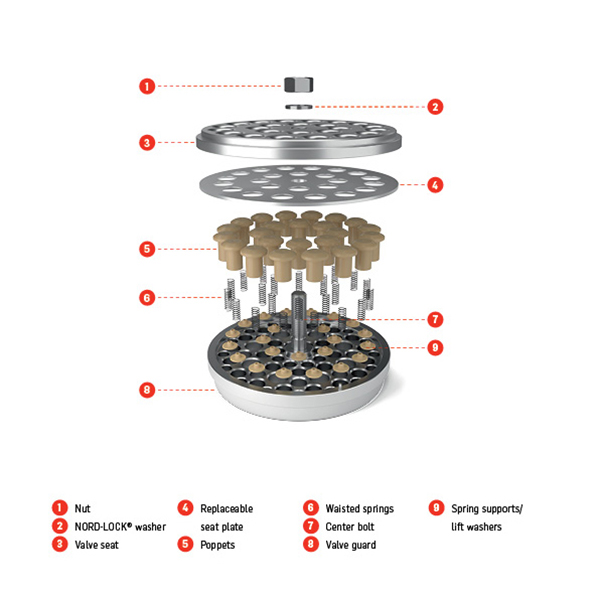

Клапан в сборе включает в себя седло клапана, клапанную крышку, тарелку клапана (полиэфиркетон) болты, гайки и пружины. Слой грязи и соответствующие технические усовершенствования клапанной крышки и пружины позволяют не забивать канал воздушного потока клапана грязью в условиях работы со сложным газовым составом. Сила сцепления между седлом клапана и крышкой клапана значительно снижается, благодаря чему траектория движения тарелки клапана приходит в норму. Таким образом, достигается хороший эффект увеличения срока службы клапана более чем в 3 раза и экономии энергии на 5-10%.

Скорость компрессорамакс. 1000 об/мин
Перепад давлениямакс. 170 бар / 2466 фунтов на кв. дюйм
Диапазон температурот –200 до +220 °C / от –328 до +428 °F
Размеры диаметрамин. 40 мм / 1,57 дюйма, макс. 383 мм / 15,08 дюйма
1. Низкие подъемы клапана: низкая сила удара, долгий срок службы

2. Грибовидная головка имеет сферическую поверхность, контакт вкладыша с уплотнительной поверхностью седла клапана: идеальное уплотнение

3. Специальная упрочняющая обработка уплотнительной поверхности седла клапана и направляющего отверстия клапана: уменьшение износа

4. Сотовый дизайн: одинаковая площадь, самая грибовидная головка

5. Одинарная головка клапана: простота в использовании и обслуживании

6. Высокопроизводительная ударопрочная головка клапана грибовидной формы из PEEK, низкий износ, низкий уровень шума

7. Устойчивость к почве: Устойчивость к жидкости и загрязнениям и вязкости масла, высокая надежность

Подходящая область:

1. Средне-высокое давление

2. Средне-высокая скорость вращения, Rev<1500 об/мин

3. Масляное/безмасляное состояние


Преимущества конусных клапанов

Высокая эффективность:

Конструкция маточных клапанов обеспечивает плотное уплотнение, сводя к минимуму утечки и обеспечивая эффективное сжатие. Это приводит к повышению производительности и энергоэффективности компрессора.

Долговечность и надежность:

Конструкция конусных клапанов позволяет им выдерживать высокие давления и температуры, характерные для поршневых компрессоров. Они рассчитаны на длительный срок службы и надежны в эксплуатации.

Низкая стоимость обслуживания:

Благодаря простоте конструкции и прочности маятниковые клапаны обычно требуют меньше технического обслуживания по сравнению с другими типами клапанов. Это сокращает время простоя и расходы на техническое обслуживание.

Быстрое срабатывание:

Маточные клапаны могут быстро открываться и закрываться, что очень важно для поддержания правильного времени цикла сжатия и обеспечения оптимальной производительности компрессора.

Маточные клапаны компрессоров являются важнейшими компонентами поршневых компрессоров, обеспечивая эффективное, надежное и не требующее технического обслуживания управление потоком газа. Их способность выдерживать высокие давления и температуры в сочетании с быстрым временем отклика делает их идеальными для различных промышленных и автомобильных применений. Понимание роли и преимуществ маточных клапанов помогает выбрать правильные компоненты для поддержания и оптимизации производительности компрессора.
