Поршневой компрессор работает за счет использования поршня в цилиндре для сжатия газа и повышения его давления. Этот тип компрессора широко используется в различных промышленных приложениях благодаря своей способности эффективно производить газ под высоким давлением. Вот подробное объяснение того, как работает поршневой компрессор:

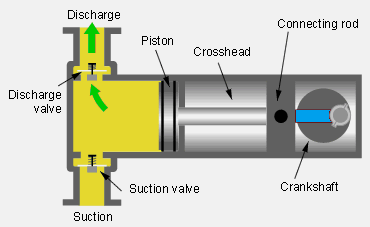

Основные компоненты
Цилиндр:: Камера, в которой происходит сжатие газа.
Поршень: Двигается вперед-назад внутри цилиндра, сжимая газ.
Коленчатый вал: Преобразует вращательное движение в возвратно-поступательное движение поршня.
Шатун: Соединяет поршень с коленчатым валом.
Клапаны: Регулируют поток газа в цилиндр и из него. К ним относятся всасывающие (впускные) и нагнетательные (выпускные) клапаны.
Крейцкопф: Направляет шток поршня и уменьшает боковые нагрузки на поршень.
Маховик: помогает поддерживать вращательное движение коленчатого вала.
Рабочий цикл
Работа поршневого компрессора включает в себя четыре основных этапа: всасывание, сжатие, нагнетание и выхлоп. Давайте разберем каждую стадию:
Всасывающий ход (всасывание):
- Поршень движется вниз, создавая вакуум в цилиндре.
- Всасывающий клапан открывается, позволяя газу поступать в цилиндр из впускного коллектора.
- Выпускной клапан остается закрытым.
Ход сжатия:
- Поршень движется вверх, сжимая газ в цилиндре.
- Всасывающий клапан закрывается, чтобы предотвратить выход газа обратно во впускной коллектор.
- Давление газа увеличивается по мере уменьшения объема.
Выпускной ход:
- Когда поршень достигает верхней точки своего хода, давление внутри цилиндра превышает давление на стороне выпуска.
- Нагнетательный клапан открывается, позволяя сжатому газу выйти из цилиндра в нагнетательный коллектор.
- Всасывающий клапан в этой фазе остается закрытым.
Выхлопной ход:
- Поршень снова движется вниз, и нагнетательный клапан закрывается.
- Оставшийся в цилиндре газ выводится, подготавливая цилиндр к следующему такту впуска.
Ключевые характеристики и соображения
Степень сжатия:
Отношение объема газа до сжатия к объему после сжатия. При более высокой степени сжатия газ находится под более высоким давлением.
Охлаждение:
При сжатии выделяется тепло, поэтому компрессоры часто оснащаются системами охлаждения (водяного или воздушного) для отвода тепла и предотвращения перегрева.
Смазка:
Правильная смазка необходима для уменьшения трения и износа между движущимися частями. Системы смазки обеспечивают бесперебойную работу таких компонентов, как поршни, шатуны и крейцкопфы.
Постановка:
В многоступенчатых компрессорах используется несколько цилиндров разного размера для достижения более высокого давления. На каждой ступени газ частично сжимается, затем охлаждается и продолжает сжиматься на следующей ступени.
Механизмы разгрузки:
Для управления нагрузкой компрессора могут использоваться механизмы разгрузки, такие как разгружатели всасывающего клапана, перепускные клапаны или частотно-регулируемые приводы. Эти механизмы помогают снизить потребление энергии и износ компрессора в периоды низкого спроса.
Преимущества и области применения
Преимущества:
- Возможность достижения высоких давлений.
- Подходит для широкого спектра газов.
- Надежная и хорошо изученная технология.
- Возможность масштабирования от малых до очень больших мощностей.
Области применения:
- Промышленные процессы (химические заводы, нефтеперерабатывающие предприятия).
- Переработка и транспортировка природного газа.
- Системы охлаждения и кондиционирования воздуха.
- Электростанции.
- Пневматические инструменты и системы.
Заключение
Поршневой компрессор работает, используя возвратно-поступательное движение поршня для сжатия газа в цилиндре. Процесс включает в себя этапы всасывания, сжатия, нагнетания и выпуска, которые осуществляются благодаря согласованным действиям поршней, клапанов, коленчатого вала и шатунов. Благодаря способности достигать высоких давлений и универсальности в различных областях применения поршневой компрессор остается фундаментальным компонентом многих промышленных процессов. Для обеспечения его эффективной и надежной работы необходимы правильное охлаждение, смазка и управление нагрузкой.
