Компрессорные клапаны - важнейшие компоненты поршневых компрессоров, регулирующие поток газа в камеру сжатия и из нее. Они работают автоматически в ответ на разницу давлений и предназначены для открытия и закрытия в точное время во время движения поршня. Вот подробный обзор работы клапанов компрессора:
Типы компрессорных клапанов
Всасывающий (входной) клапан:
Позволяет газу поступать в цилиндр из впускного коллектора во время такта впуска.
Выпускной (выпускной) клапан:
Позволяет сжатому газу выходить из цилиндра в нагнетательный коллектор во время такта нагнетания.
Основные принципы работы

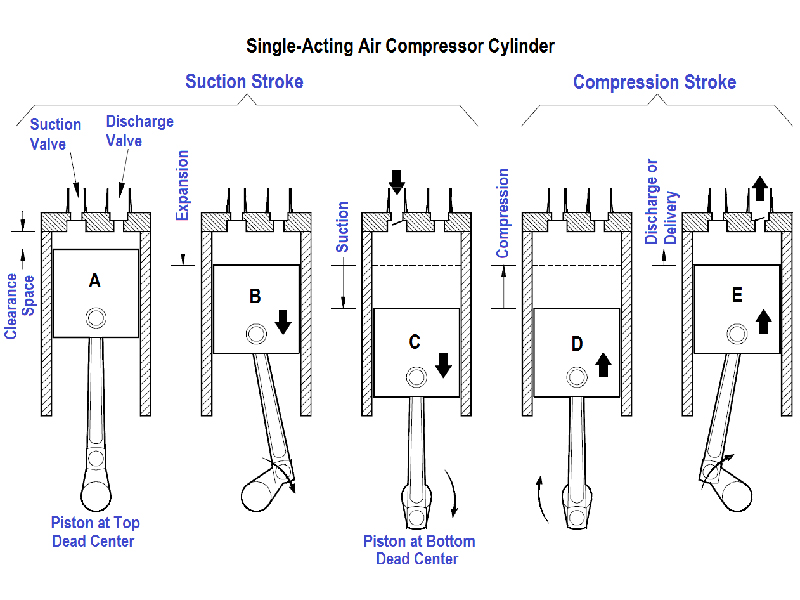

Клапаны компрессора работают за счет разности давлений на тарелке клапана. Они открываются и закрываются автоматически по мере того, как поршень совершает свой ход. Вот пошаговое описание их работы во время полного цикла поршневого компрессора:
Всасывающий ход:
Движение поршня: Поршень движется вниз, увеличивая объем цилиндра.
Перепад давления: Давление внутри цилиндра падает ниже давления во впускном коллекторе.
Действие всасывающего клапана: Этот перепад давления заставляет всасывающий клапан открыться, позволяя газу поступать в цилиндр из впускного коллектора.
Нагнетательный клапан: Нагнетательный клапан остается закрытым из-за более низкого давления в цилиндре по сравнению с выпускным коллектором.
Ход сжатия:
Движение поршня: Поршень движется вверх, уменьшая объем цилиндра.
Перепад давления: Давление внутри цилиндра увеличивается по мере сжатия газа.
Действие всасывающего клапана: Когда давление в цилиндре поднимается выше давления во впускном коллекторе, всасывающий клапан закрывается, предотвращая обратный поток газа.
Нагнетательный клапан: Нагнетательный клапан остается закрытым до тех пор, пока давление в цилиндре не превысит давление в нагнетательном коллекторе.
Ход поршня:
Движение поршня: Поршень продолжает двигаться вверх.
Перепад давления: Давление в цилиндре становится выше, чем давление в выпускном коллекторе.
Действие выпускного клапана: Разность давлений заставляет открыться нагнетательный клапан, позволяя сжатому газу выходить из цилиндра в нагнетательный коллектор.
Всасывающий клапан: Всасывающий клапан остается закрытым во время этой фазы.
Выхлопной ход:
Движение поршня: Поршень снова движется вниз.
Перепад давления: Давление внутри цилиндра падает по мере увеличения объема.
Действие выпускного клапана: Нагнетательный клапан закрывается, когда давление в цилиндре падает ниже давления в нагнетательном коллекторе.
Всасывающий клапан: Цикл повторяется, при этом всасывающий клапан снова открывается, когда давление в цилиндре падает ниже давления во впускном коллекторе.
Конструкция и компоненты клапана
Тарелка клапана:
Основной корпус клапана, в котором установлены уплотнительные элементы и пружины. Обычно она изготавливается из прочных материалов, таких как нержавеющая сталь или другие высокопрочные сплавы, чтобы выдерживать высокое давление и температуру.
Уплотнительные элементы:
Это могут быть кольца, диски или другие формы, которые прижимаются к седлу клапана для предотвращения потока газа. Они открываются и закрываются в ответ на перепады давления.
Пружины:
Пружины используются для удержания уплотнительных элементов в закрытом положении при отсутствии перепада давления. Они обеспечивают открытие и закрытие клапанов в нужное время, создавая необходимое сопротивление.
Седло клапана:
Поверхность, на которую опирается уплотнительный элемент для создания уплотнения при закрытом клапане.
Защитный кожух клапана:
Защитная конструкция, которая удерживает уплотнительные элементы и пружины на месте и предотвращает их чрезмерное перемещение или повреждение.
Техническое обслуживание и устранение неисправностей
Клапаны компрессоров подвержены износу из-за высокого давления и температуры, которые они испытывают. Для обеспечения их надлежащего функционирования необходимо регулярное техническое обслуживание. К числу распространенных проблем относятся:
Износ: Уплотнительные элементы и пружины могут со временем изнашиваться, что приводит к утечкам или неэффективной работе.
Загрязнение: Грязь и мусор могут привести к заеданию клапанов или нарушению их герметичности.
Усталость: Многократные циклические нагрузки могут вызвать усталость металла в компонентах клапана, что приведет к его поломке.
Заключение
Компрессорные клапаны необходимы для регулирования потока газа в поршневых компрессорах. Они работают автоматически, основываясь на разнице давлений, создаваемой движением поршня, и обеспечивают поступление и выход газа из камеры сжатия в нужное время. Правильная конструкция, выбор материала и регулярное техническое обслуживание имеют решающее значение для эффективной и надежной работы компрессорных клапанов.
